電線電纜的絕緣厚度

——浙江人民線纜小知識之絕緣厚度

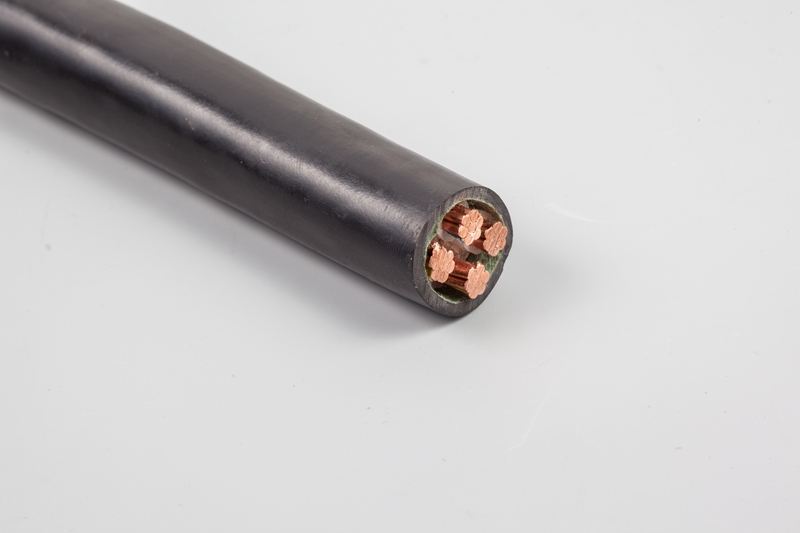

型號規格： YJV 4*16

低電壓下，絕緣厚度主要取決于導線彎曲時的機械應力，隨導體截面增大而分檔增加；考核絕緣層能繼續工作的指標仍是耐電壓水平。高電場下，絕緣厚度隨工作電場強度提高而增厚；同一電壓級不同截面采用一種絕緣厚度。傳輸高頻電磁波絕緣僅是一種隔離，但對電阻、電容要求嚴格，雖很薄，但機械強度要求高，多采用與空氣組合的復合結構。

高壓時，絕緣厚度隨導線截面的增大而減小，因?qū)Ь€截面增大后導線直徑增大，而導線表面的最大工作場強按圓柱形電場的分布規律隨導線直徑的增大而指數規律降低的。

絕緣厚度表示：

A、標稱厚度：工藝上控制的厚度
B、最薄絕緣厚度:最薄一點厚度；標稱厚度的百分之九十再減0.1mm C、最厚厚度
D、平均厚度：沿同一截面六等分測量6點，求其平均值
E、不圓率:(最厚點-最薄點)/平均厚度*100%，一般不大于15%
